Создание пресс формы для литья пластмасс на ТПА разделяют на 4 этапа.

Сроки от старта работ до выпуска пробной партии:

• Проектирование формы - 5 рабочих дней
• Закупка плит и материлов 2 дня
• Фрезерные и токарные работы в в Москве - 10 рабочих дней
• Сборка пресс-формы - 2 рабочих дней
• Испытание пресс-формы - 1 рабочий день
• 3d печать в Москве металлом, пластиком

Общее время: 20 рабочих дней ( В среднем 30 календарных дней.) Почему же вам называют сроки 3 месяца и кроме этого многие компании нарушают эти сроки более чем в 2 раза. Прежде всего все упирается во фрезеровку изделий. Необходим ждать

Узнать стоимость изготовление пресс-формы:

Вы так же можете отправить нам письмо с чертежом эксизом
для получения точной цены и сроков [email protected]

1. Проектирование пресс формы

Обычно формы проектируются одногнезными, но там же для удешевления их делают многогнездыми, это приводит к единовременному удорожанию пресс формы, но конечная стоимость изделия снижается. Число гнезд обычно бывает кратно двум, 2, 4, 8, 16, 32, 64, 128.

1. Формообразующих (матриц и пуансонов)
2. Холодноканальной или горячеканальной литниковой системы
3. Системы выталкивания отформованных изделий
4. Системы охлаждения формы
5. Системы набора направляющих элементов.

Стоимость проектирования пресс-формы: от 38 000 - 150 000 рублей. Все зависит, не размеров изделия, тиража. А от сложности пресс-формы, от толщины стенок. Много мелочей, который позволяют спроектировать такую форму, которая сможет выработать свой ресурс, при этом потом ее можно будет отремонтировать. И при этом произвести ее будет дешево и она будет надежная. Наше главное кредо: просто и надежно.

Действуют скидки на проектирование пресс-формы ( 3д модель формы + чертежи + руководство по сборке) 35 000 рублей без НДС - срок выполнения 1 неделя. От вас требуется лишь 3д модель вашего изделия.

По чертежам, вы без проблем, сможете ее изготовить и собрать.

Если вы хотите заказать проектирование пресс формы по модели. Высылайте модель на почту [email protected]

2. Металлообработка деталей

Фрезерные работы и токарные работы. Занимают в среднем 2 недели.

Стоимость плит из алюминия выше чем из стали

Металлообработка Москва	Адрес	Телефон	Электронная почта	Фрезеровка	Сборка
Металофф https://metaloff.ru	Чернголовка, Академика Осипьяна д.4	+7 (916) 755-27-11 8 (916) 755-27-11	[email protected]	ДА / Нет	Дa / Нет
Цметалл https://cmetall.ru	2-й пр. Перова Поля, 5, Москва		[email protected]	ДА / Нет	Дa / Нет

3. Сборка пресс формы

Этап занимает 2-3 дня. В него выходит подгонка длины толкателей. Размера втулок, направляющих. Требуется один специалист специалист

4. Испытание

Установка формы на станок ТермоПластАвтомат.

Испытания необходимо проводить на ТПА наиболее приближенных к оборудованию, на котором будет происходит литье. Из специалистов требуется специалист-наладчик.

1. Оснастка надёжно закрепляется на прессе или литьевой машине. (важно соблюдать правильную установку)
2. Отрегулируйте давления
3. Объем впрыска, чтобы получить готовый продукт с удовлетворительным внешним видом.
4. Иногда требуется доработка литниковой системы и системы выталкивани

   В результате вы получаете:

   • время минимально возможного цикла литья;
   • режимы работы оборудования;

   Размеры конечной детали, необходимо замерять после полной усадки, на отдельных пластиках это занимает до 24х часов.

   Основные характеристики пресс-формы

   • Тип канала: горячеканальный/Холодноканальнпая
   • Гнездность
   • Тип сырья: ПП (полипропилен)
   • Материал ПФ
   • Вес кг
   • Габариты, мм
   • Гарантированное количество смыканий шт.
   • Материал изделия
   • Способ съема
   • Толкатели (количество/размер
   • Пневмоклапаны

   Критерии тестирования пресс-формы

   1. температурный режим расплава сырья ✅
   2. температурный режим охлаждения пресс-формы ✅
   3. время цикла работы пресс-формы ✅
   4. стабильность работы пресс-формы от цикла к циклу ✅
   5. качество съема деталей с матрицы ✅
   6. качество отделения литниковой системы из матрицы ✅
   7. качество отрыва питателей от деталей ✅
   8. отсутствия зависаний деталей на толкателях ✅
   9. отсутствие коробления детали после охлаждения ✅
   10. усадка детали в допустимых пределах ✅
   11. комплектность оснастки ✅
   12. наличие запасных толкателей ✅
   13. качество поверхности формообразующих частей ✅
   14. соответствие металла плит и формообразующих заваленным параметрам ✅
   15. работоспособность системы охлаждения под давлением ✅
   16. оценка внешнего вида, наличие маркировки пресс-формы ✅
   17. наличие транспортной упаковки пресс-формы ✅
   18. ремонтно пригодность формы ✅
   19. Универсальность пресс формы для работы на разных станках ✅

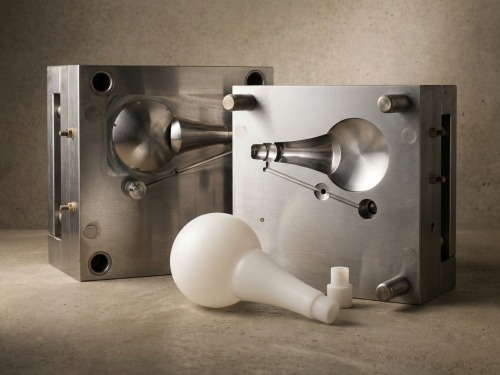

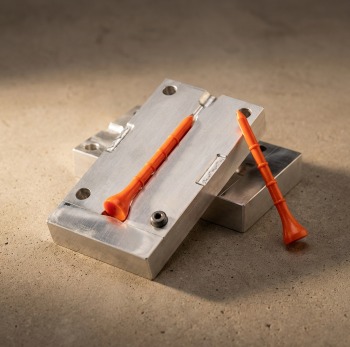

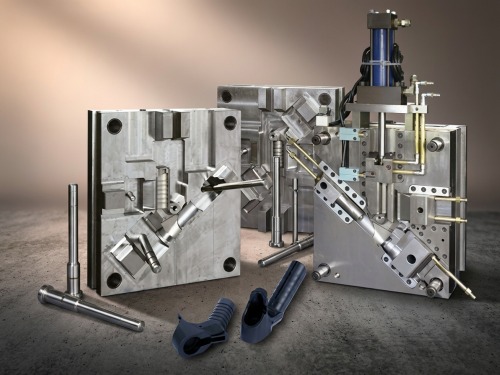

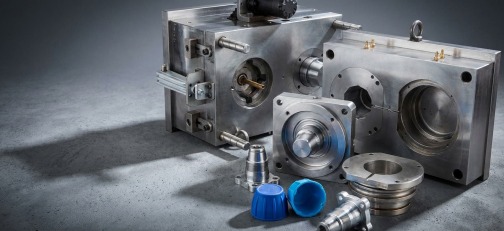

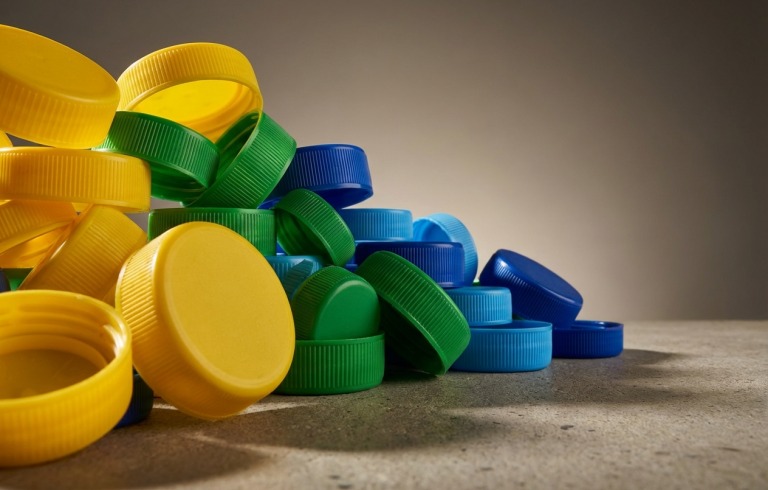

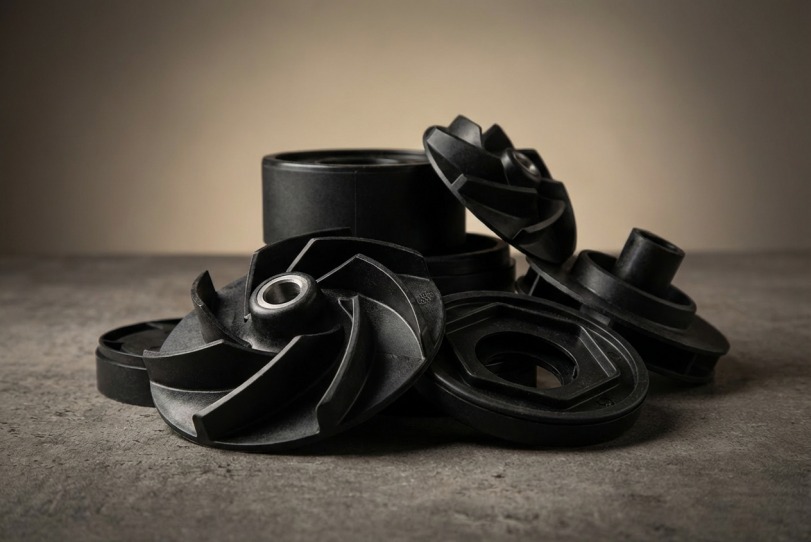

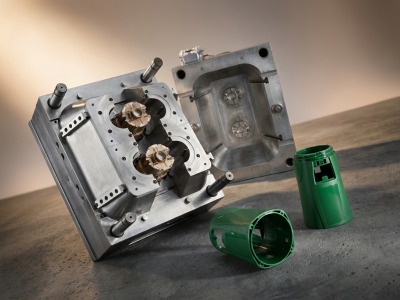

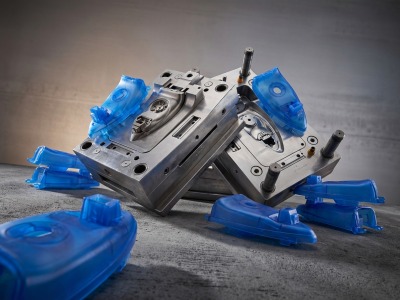

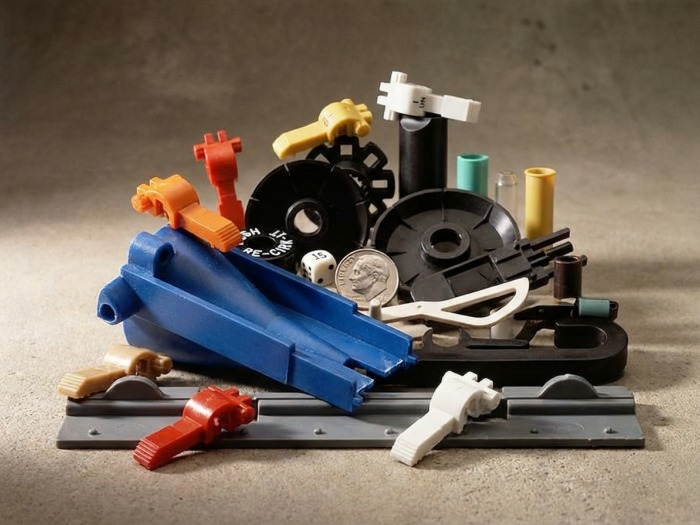

   Изделия из пластмассы и полиамида на пресс формах
